衬氟中线软密封蝶阀





产品及规格


      口径

      DN50-DN600




      结构

      分体式结构(两片式阀体)




      压力等级

      DN50-DN150 PN16      DN200-DN350  PN10      DN400-DN600  PN6

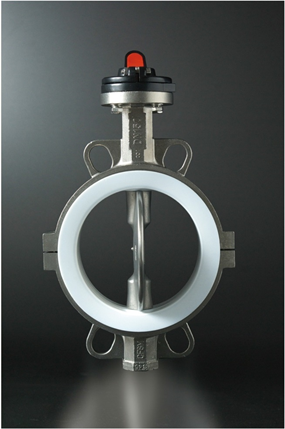

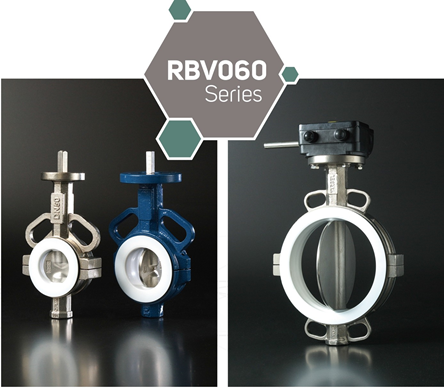

      BV060 系列蝶阀是 SISCO 专门为腐蚀性介 质设计的耐腐蚀蝶阀。



      RBV060A 和 RBV060C 为阀座、阀板全衬PTFE 结构。

      RBV060B 和 RBV060D 为阀座 PTFE ,阀板不锈钢结构。



      该系列蝶阀适用于高强腐蚀环境下,特别是 不同种类强酸介质 ,包自硫酸、王水等。且 PTFE 对管内介质无任何污染。


总体设计



      1、双向安装,零泄漏,耐腐蚀。

      2、阀座全部包覆 PTFE  ,保护阀体不受介质腐蚀。

      3、干轴设计,阀杆与管内介质完全隔离,因此阀杆采用标准材料即可。

      4、分体式设计,可以微词上下河体的加紧程度 ,达到密封和扭矩的最佳配合。

      5、重量轻 ,体积小 ,1B矩低 ,安装简便。

      6、全通径设计 ,CV 值高。


设计亮点



      阀体

      阀体;对夹式和凸耳式分体阀体设计,可根据实际需要对上下阀体间隙和螺栓进行调节,可以高效增强密封性能 ,控制扭矩I延长阀座和阀板的使用寿命 。对夹式阀体钻孔同时满足 DINPN10/16 和 ASMEClass150 ;凸耳式阀体可根据客户要求按照 DINPN10/16 和 ASMEClass150钻孔,满足筐线末端服务需求。上法兰满足 IS05211 标准 ,可直接安装手动操作机构和气动 /电动执行器。

      阀座

      RBV060系列采用PTFE和橡胶双层合成阀座,阀体和阀座中间高一层SILICON 或者其他根据需要选择的其他橡胶,不仅弥补PTFE无弹性,同时也提高了阀门密封性能。RBV060A 和 RBV060C 系列采用 PTFE 包覆阀板和阀体接触面 ,这种设计将阀体 ,阀体接触面和阀板与介质完全隔离,免受介质腐蚀,大大提高阀门使用寿命。

      阀板

      高强度铸件 ,阀板完全包覆 PTFE r 最小厚度 达到 3mm,纯 PTFE 可包覆不锈钢 。阀板与 阀杆完全与筐内介质隔离 ,达到全面密封和 防腐蚀的效果。定制的阀恨与全衬 PTFE 阀 座完全匹配,结合可调节扭矩分体式设计,这样能够高效避免阀由于极包覆 PTFE 所导 致的扭矩增加的弊端。与真他同类产昂相比 ,SISCOR BV060 系列蝶阀具有操作扭矩低,密封性能好的特点。

      为了具有更好的防腐蚀和耐磨性能 ,RBV060A 和 RBV060C 系列蝶阀阀板完全包裹PTFE ,适用于强腐蚀性介质。

      RBV060B和RBV060D 系列阀板材质为不锈钢或者球墨铸铁包覆铁氟龙涂层 ,更加适用 于较弱腐蚀性工况 。可根据具体工况选择不 同牌号的不锈钢。

      阀杆

      依托中线蝶阀的结构特性和轴向密封设计,RBV060 具备的干轴设计特点使阀杆与介质完全隔离。替代了高防腐蚀阀杆材质,因此采用标准阀杆材质即可。

      通轴无销和双轴无销设计可根据客户要求提供。阀板和阀杆连接 经过精密的加工,确保消除了联动滞后现象,加上所有的连接设 计产生了非常大的强度接合。SISCO所有阀杆具有防吹出特点。

      对于双轴无销设计,精密的对边扁式或方形阀杆端与 闹板连接驱动阀板,无需螺丝和销钉,紧密配合的对边扁式或方形阀杆端来 驱动阀板,此为 SISCO 独有的设计恃点。

      防吹出设计

      一个定位环安装在经过加工的阀杆槽末日上密封之间 ,当意外事件导致内部发干故障时,能保持阀杆定位。

      密封

      采用公司独特设计的四级弹性垫和O圈相结合的密封结构,更适 应高低温差变化

      执行器安装

      基于模块化概念设计,SISCO 执行器包括手柄,蜗轮减速器,气动和电动执行器,可以直接与SI SCO 对夹中线软密封蝶阀安装, 无需任何支架。现场安装简便减小了误差末日总体高度。



材料配置

材质:阀板/阀座材质的提供根据不同介质和工况不同。根据不同的工况和介质,RBV060系列提供不同的材料配置。SISCO专业的销售工程师根据客户的具体要求提供给您最专业的建议和服务。

部件

材料

阀体

球墨铸铁

WCB/不锈钢

阀体喷涂

环氧树脂静电喷涂

CF8/CF8M/双相钢

CF8不锈钢+PTFE

CF8M不锈钢+PTFE

超级双相不锈钢+PTFE

阀杆

304不锈钢

316不锈钢

416/420不锈钢

超级双相不锈钢

蒙乃尔合金钢

阀座PTFE

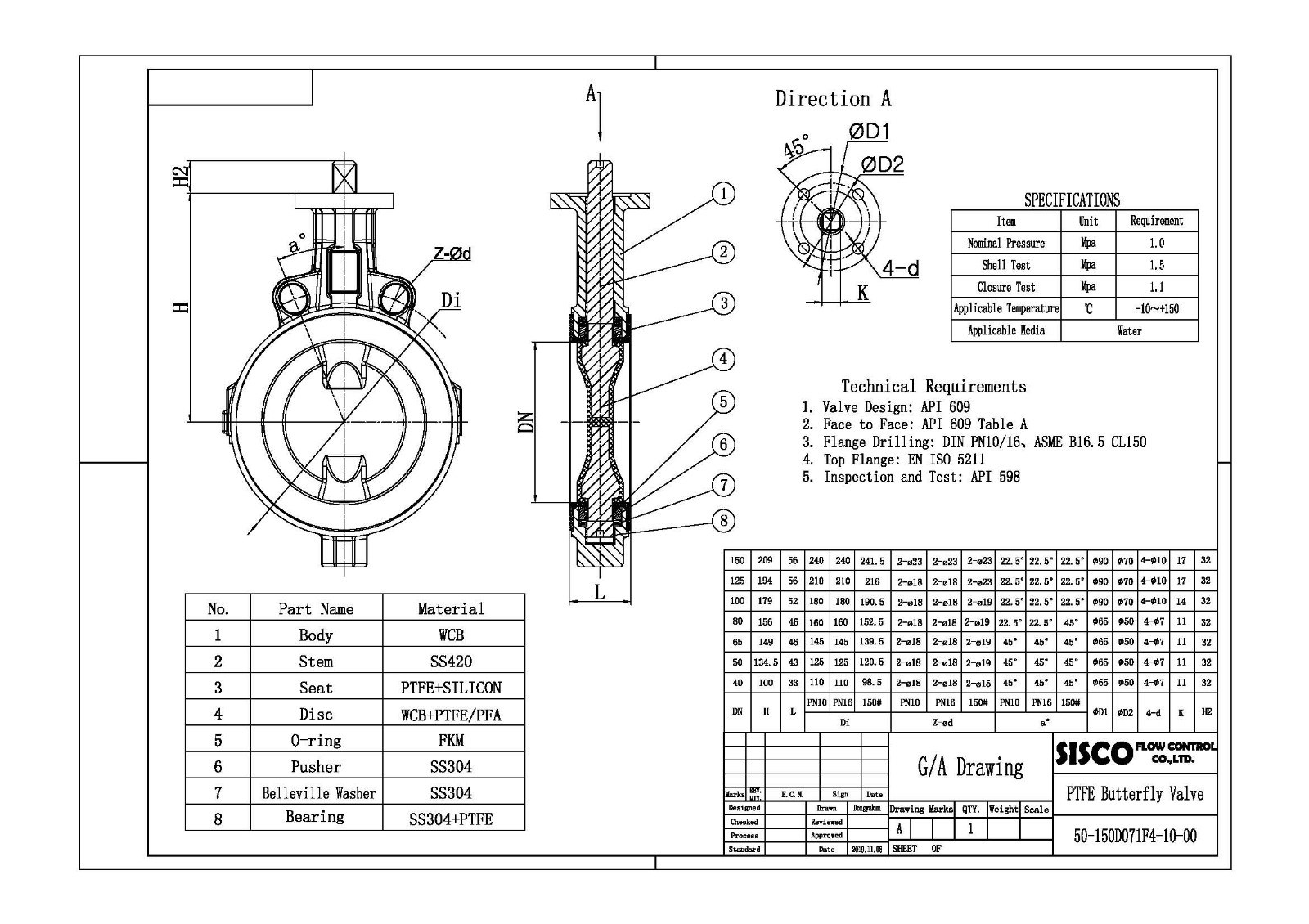

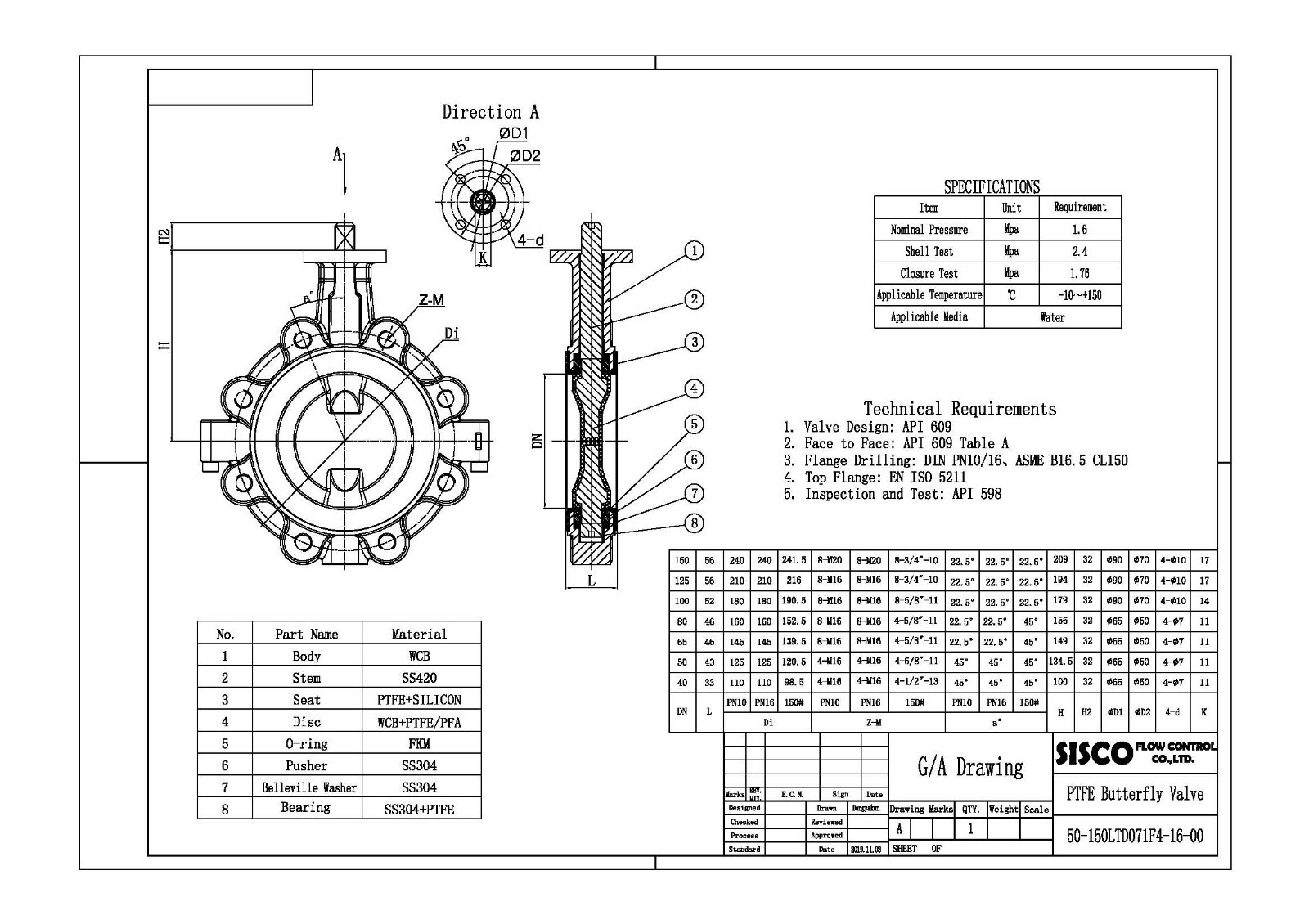

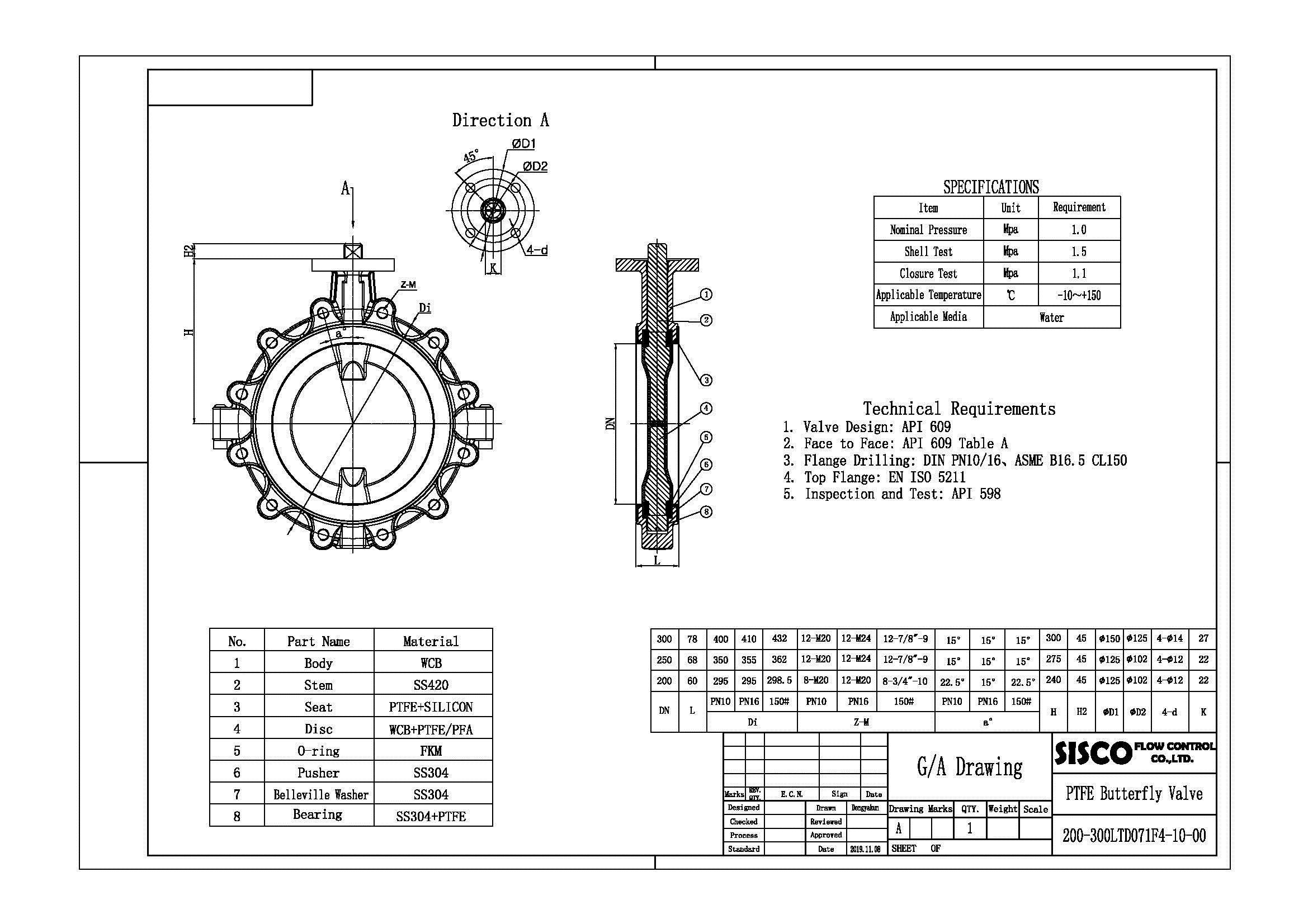

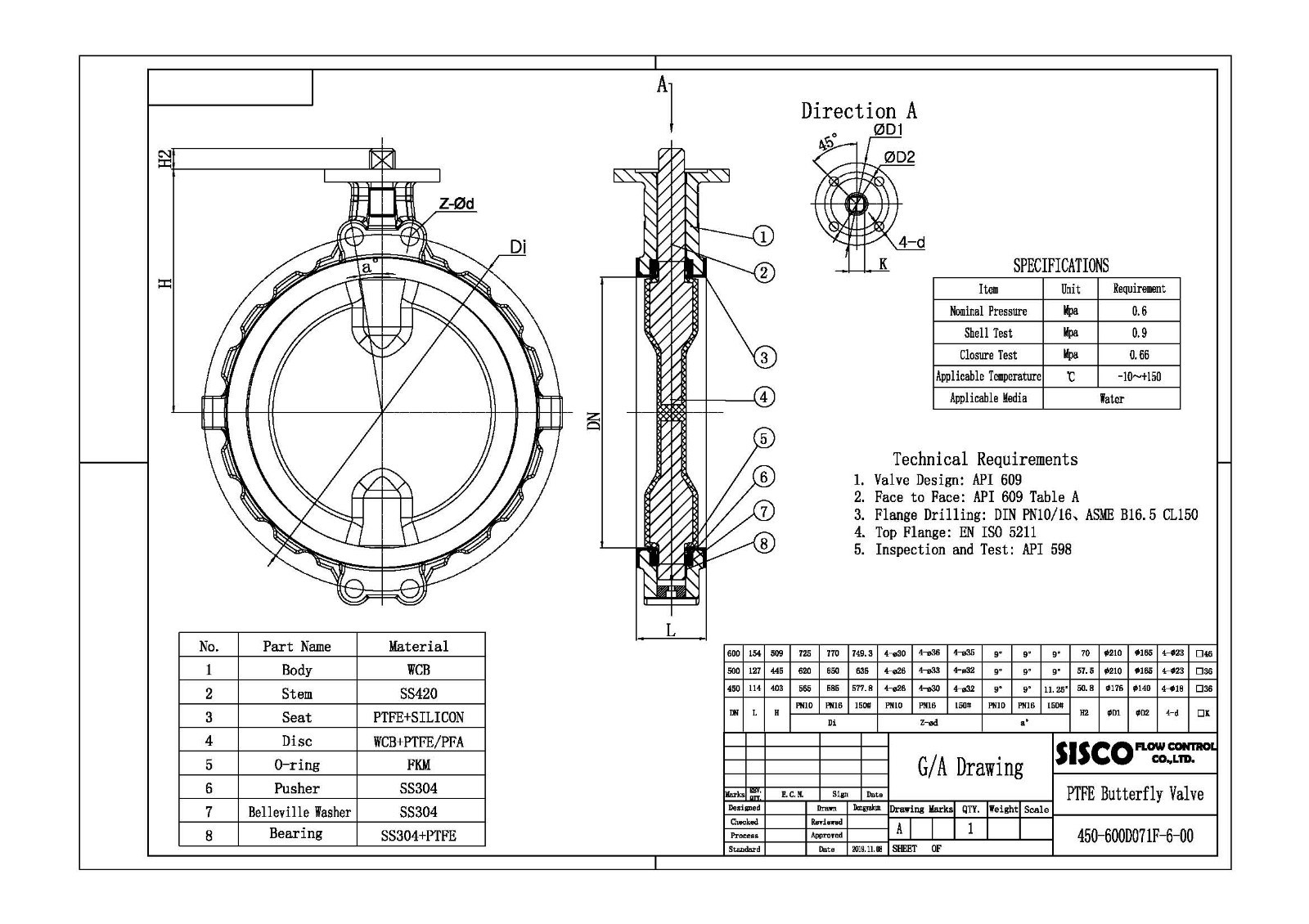

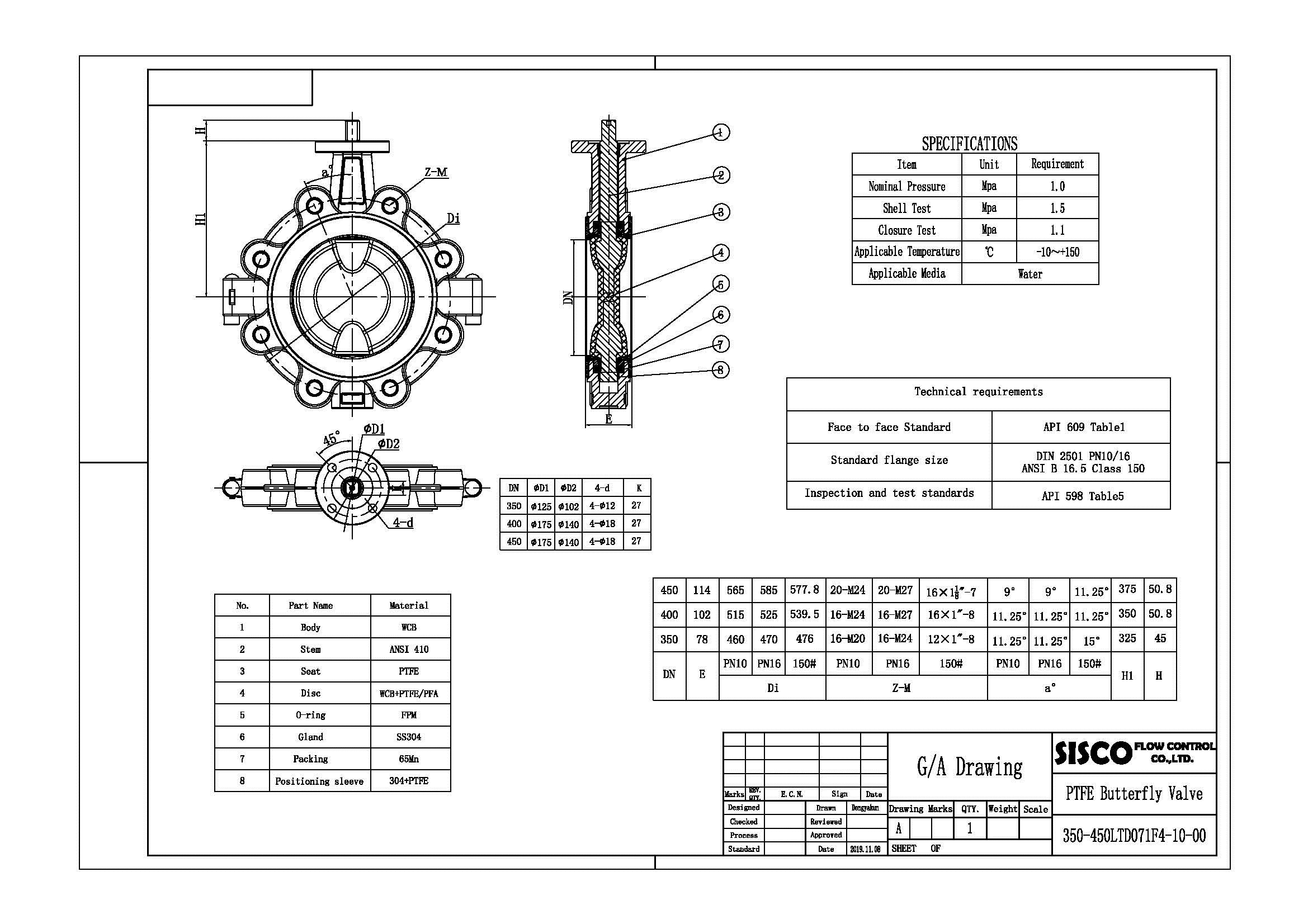

总装图
