双法兰中线硫化阀座软密封蝶阀

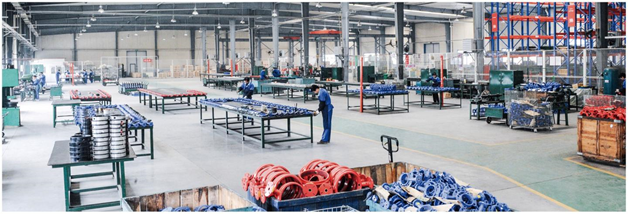

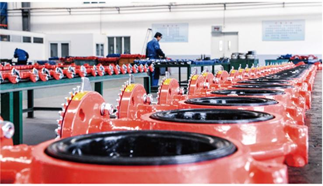

生产能力及证书

产品及应用领域

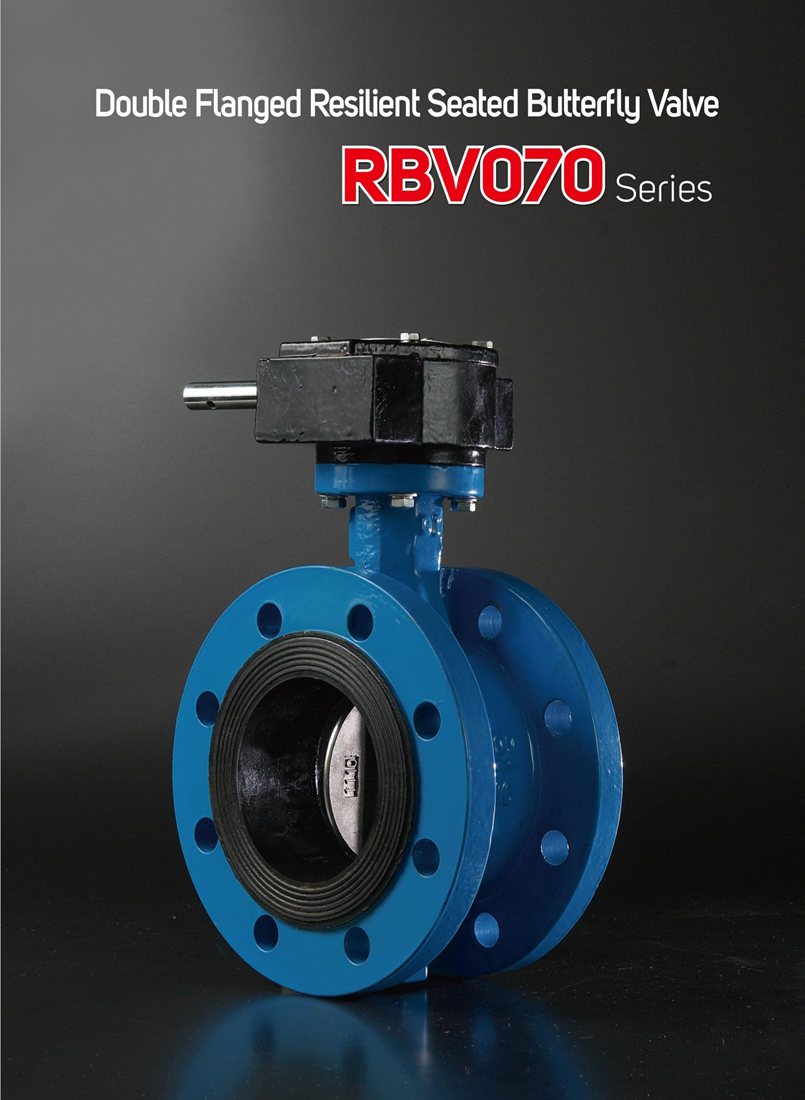

RBV070系列是双法兰长结构硫化阀座软密封蝶阀。该产品的设计满足工业应用的严格要求，在不同工况下性能稳定。

口径：DN50-DN2400

压力：0.6Mpa-1.6Mpa     ASME Class150

水&水处理

海水淡化

灌溉

分区冷却系统

电力/脱硫

石油冶炼&油田

船用

钢铁

制铝

采矿

化工

超纯净水

制药

食品加工

饮料

酿造/酒

制糖

纸浆/造纸

HAVC

总体设计

1.双向密封，零泄漏。

2.   全衬橡胶硫化阀座，完全隔离阀体与管道内的介质，由于阀 体不接触介质，因此在管道内介质带高腐蚀性的情况下，也无需考虑阀体材质的耐腐蚀性。

3. 干轴设计，阀杆与管道内介质完全隔离 ，无需考虑阀轴材质 的耐腐蚀性能 ，选择标准阀杆材料即可。

4.  实际操作扭矩值普遍低于行业标准 ，大大降低了电动／气动 执行器的使用成本。

5. 全通径设计， Cv 值高。

6. 使用寿命长。

技术参数

阀体

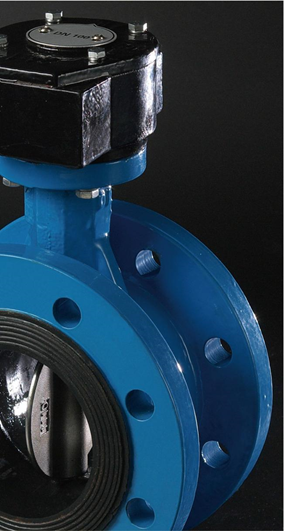

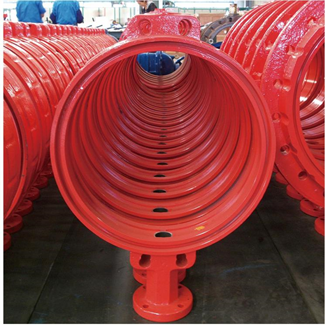

整体铸造阀体 ，双法兰式设计。可用于管道对夹安装 以及管道末端安装 。上法兰连接满足 ISO5211标准 ，兼容手动操作执行机构和气动 ／电动执行机构的直接安装。

阀板

高强度铸件，阀板边缘为机加工的球面，并进行手工抛光或整个阀板尼龙暇涂或包覆橡胶，操作扭矩低、阀座使用寿命长。流线型设计的阀板外形减小了流阻，加了 Cv 值 ，并且 增强了压力恢复能力。

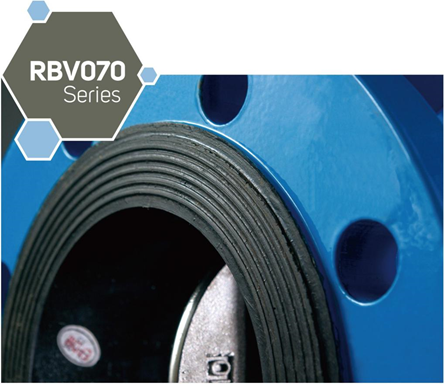

阀座

高强度的硫化阀座设计完全包裹阀体内部，将阀体和阀杆与筐内介质 完全隔离 ，扭矩值低。阀座上有模压成一体的水线 ，不需要在安装时另加法兰垫片。

RBV070 系列阀门的阀座标准材质是 EPDM, EPDM 是 Ethylene Propylene Diene Monomer 的英文字母缩写。在一般工业领域 ， EPDM也有其他的名字，如 ：EPT,Nordel, ECD 或者 EPR 都是 EPDM 材料。EPDM 作 为衬胶蝶阀的标准阀座材料 ，用途最为广泛 ，也是最为经济的阀座材料，而且 EPDM 的应 用 领 域 比 BUNA-N 更为广泛。SI SCO 的 EPDM 食品级阀座通过了 WRAS 认证 ，适用于食品加工领域和标准工业领域。

材料配置

阀杆

依托中线蝶阀的结构特性和轴向密封设计，RBV070 具备的干轴设 计特点使阀杆与介质完全隔离。替高防腐蚀阀杆材质，因此 采用标准阀杆材质即可。

 阀板与阀杆连接经过精密的加工，确保消除了联动滞后现象，所有的连接设计产生 了最大的强度结合 。SI SCO 所有阀杆具有防吹 出特点。

 于双轴无销设计 ，精确的对边扁式或方形阀杆端与阀板连接驱 动阀板 ，无需螺丝和销钉 ，紧密配合的对边扁式或万形阀杆端来 驱动阀板，此为 SI SCO 独有的设计特点。阀门拆卸时只要将阀杆 从阀板中拔出即可。

 轴套

防腐蚀的酚醛树脂/PTFE轴套能够吸收侧向推力 。轴套材质也可选择黄铜。

主密封和第二密封这类密封完全把流体介质和阀体、阀杆相隔离。主密封是通过机械加工和手工抛光 的阀恨肩部与阀座的内表面的 预压接触来获得 的。次密封是由阀杆和阀座孔的过盈配合获得的 。 自调式 ”三倍O型圈” 密封设计，可保证双向密封 ，防止外来物质进入阀杆腔内。

纵向止推轴承 ：当阀门纵向安装时，纵向止推轴承承载了阀板的量 ，消除了由阀杆和阀板重量导致的阀板移位。

材质

阀板/阀座材质的提供根据不同的介质和工况而不同。RBV070系列提供不同的材料配置，SISCO专业的工程师根据客户的具体要求提供给您最专业的建议和服务。
