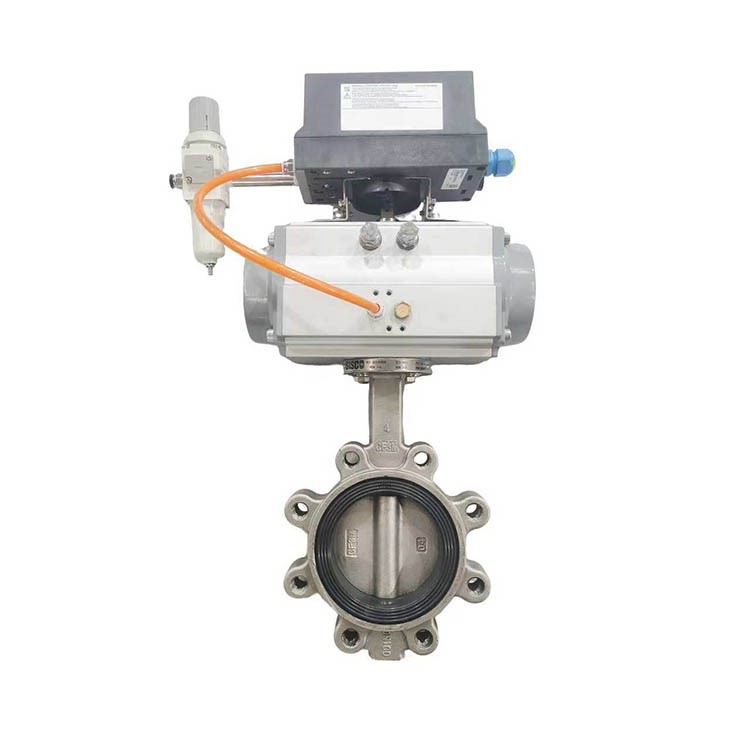

真空蝶阀VBV020

一、不同的阀体材质适用的口径范围

这里316L相较于球铁、碳钢、铸铁及其他不锈钢材料而言，在保留了良好的机械性能以及出色的延展性、冲击韧性的同时，在抗氧化、耐热、耐腐蚀（尤其氯离子点蚀）

等方面更加出色。

二、基本参数

口径：DN50-DN600

真空度：-0.1MPa

设计标准：1.侧法兰连接及钻孔标准遵循BS EN 1092-2 PN16

                 2.上法兰标准遵循ISO 5211

三、真空蝶阀的应用领域

真空蝶阀作为一种在真空系统中用于隔离或连通、控制气流流动方向的阀门，其核心特点就是在真空环境下仍然具有良好的密封性能，此外还兼具结构简单、启闭迅速、流导

大、装卸维护便利等特点，多见于以下几种工业领域：

1.半导体与集成电路制造

因芯片制造过程众多关键工艺步骤都需要在超高真空或高真空环境下进行，所以此环境也是真空蝶阀最大的应用领域。

2.平板显示制造

类似于半导体行业，LCD、OLED等平板显示器的制造也设计大量的复杂的真空薄膜工艺。

3.太阳能光伏产业

薄膜太阳能电池非常依赖真空技术。

4.工业镀膜与表面处理

许多工业产品需要真空镀膜技术来获得特殊表面性能。

5.医疗与生物技术

多见于灭菌柜及其他有真空需求的医疗设备。

6.航空航天产业

用于空间环境模拟舱、发动机测试设备、卫星热真空试验设备等。

四、总体设计

阀门选用支耳式硫化体蝶阀，采用分体无销式阀杆，有以下优点：

1.双向气泡级密封，能实现双向零泄漏；

2.阀杆互换性强，便于维护；

3.流阻系数小、低能耗；过流面积大，不易堵塞；

4.有效隔离腐蚀性介质，耐腐蚀性强，适用于苛刻工况；

5.任意角度安装，灵活适应各种管道布局；

6.操作扭矩低，启闭轻便省力，可配多种驱动装置切换；

五、设计亮点

1.阀体采用精密铸造生产，尺寸精度高、表面光洁度高，大幅减少后续机加工时间及成本，有效减少缩孔、砂眼等缺陷；

2.阀板采用与阀体同种材料（316L），以保证因温度变化时二者产生的膨胀/收缩速率相同而避免卡滞，同时还能有效减少电化学腐蚀；此外阀板还经过镜面抛光，以保证

紧密贴合阀座；

3.阀座采用硫化工艺，能够适应低压且混有微小颗粒物介质的工况；同时还有噪音小、低摩擦系数等优点；此外硫化阀座最大的优点是耐腐蚀性，可根据实际工况介质选择

对应材质；

4.阀杆为上下两段式无销设计，对比销钉连接，从根本上杜绝泄漏路径，且不存在应力集中，受力均匀，承载能力更强，抗疲劳强度更高；同时阀杆装卸更加便捷，大幅减

少停机维护成本；

5.阀门在阀座上下两侧、上法兰处分别装有轴套，其中前者是为了保证阀杆对中，防止卡滞、延长密封寿命；后者可避免阀杆与阀体直接摩擦，降低阀杆维护成本；

6.上法兰端面处装有轴用挡圈、垫片及对开半环，是防止阀杆脱出的双重保险。对开半环作为第一道保险，直接锁住阀杆，垫片能分散其所受的推力，轴用挡圈作为第二道

保险能够更好的防止阀杆脱出。此体系易于装卸，更换成本低，保护效果好，作为次密封是性价比很高的防护措施。

7.气动执行器配有定位器，能够更直观的确定阀门状态，在布局受限视角不好的情况下也能轻松识别阀门状态。

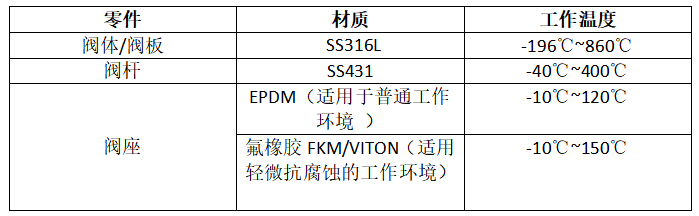

六、工作环境和材料配置温度对照表
